一、產品概述

1.1 離心機簡介

在醫學檢驗中，離心機是常作為分離血清、血漿、沉淀蛋白質或作尿沉渣檢查的儀器設備。利用離心機可使混合液中的懸浮微粒快速沉淀，借此分離比重不同的各種物質成分，可廣泛應用于放射免疫、生物化學、制藥等行業。

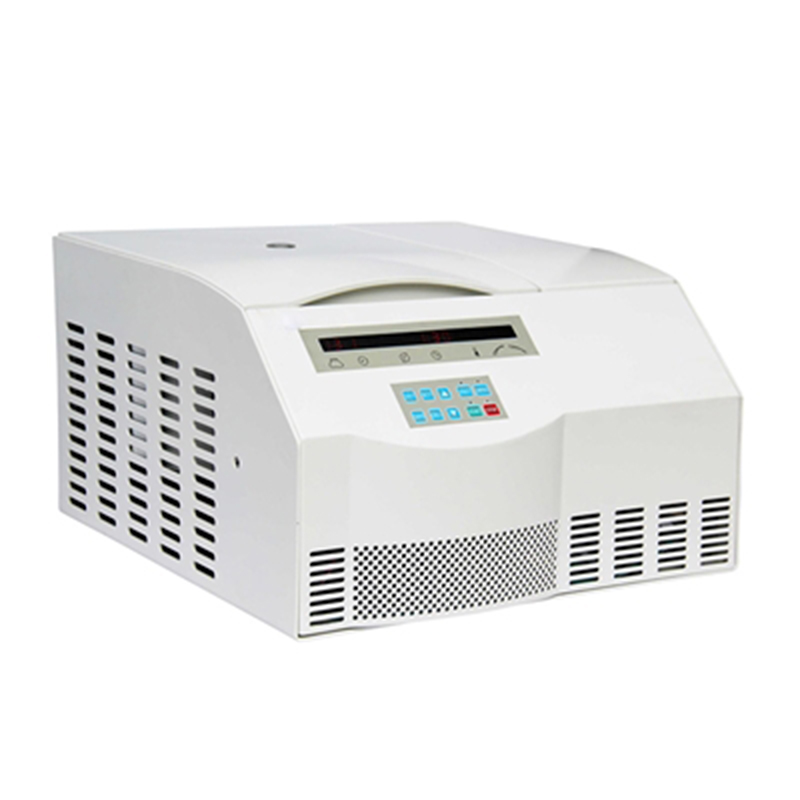

TD-6M型低速離心機采用無刷電機/變頻電機、微機控制，具有多種保護功能，使您的操作更安全、更簡便、更可靠。
離心機的大力矩無碳刷/變頻電機的設計可以保障*佳的平穩運轉，還提供多種加速、減速選擇。
離心機帶制冷功能機型采用全封閉風冷壓縮機，整個制冷系統由微處理器控制，壓縮機通過制冷、加熱雙回路控制離心室溫度，提供準確的溫度控制，操作簡便，結構簡單，壓縮機采用環保型無氟制冷劑。
離心機還提供以下安全防護：離心腔四周由鋼板保護；不平衡、超溫、超速時自動停機保護；全自動轉子識別系統，無需選擇轉子號；門鎖探測裝置防止門未關嚴時離心，離心過程中開門將自動停機。

1.2 離心機工作原理

離心機是利用離心過濾和離心沉降兩種原理，在離心力的作用下使溶液中密度不同的細胞（粒子）在離心力作用下實現分離、濃縮或提純。
將裝有等量試液的離心管對稱放置在轉子試管孔內，啟動儀器后，電機帶動轉子高速旋轉所產生的相對離心力（RCF）使試液中密度不同的細胞（粒子）分離，相對離心力的大小取決于試樣所處的位置至軸心的水平距離即旋轉半徑r和轉速n，其計算公式如下：
RCF＝1.118×10^-5n²r×g
n-------------轉速（轉/分）
r-------------旋轉半徑（厘米）

分式中：
Rmax--------距軸心最遠處試液的旋轉半徑（厘米）
Rmin--------距軸心最近處試液的旋轉半徑（厘米）
ρ-------混合液密度(克/立方厘米)
μ-------混合液粘度（泊）
n--------轉速（轉/分）
r--------粒子半徑（厘米）
σ--------粒子密度(克/立方厘米)

二、產品適用范圍

用于病理分析前人體樣本的分離。

三、產品性能

    本產品屬于第一類醫療器械，基本性能參數如下：

1.1離心機基本參數 ：

 1.2 適配轉子參數

四、產品接收與安裝

1. 產品接收

·當您收到離心機時，請確認離心機的規格和型號與您訂購的是否一致。
·請檢查離心機的包裝箱是否有破損，如有破損請勿隨意拆包，并與我公司及時聯系。
·請按照裝箱清單核對產品裝箱信息，檢查相應對的隨機物品、配套文件是否齊全。


2. 裝箱清單



表2 裝箱清單

3.產品安裝

3.1設備安裝
a.安裝環境要求：
(1) 僅適用于室內；
(2) 環境溫度：15℃～35℃；
(3) 相對濕度：≤75%；
 (4) 大氣壓力范圍：75 kPa～106 kPa；
b.在連接交流電源之前，要確保電源的電壓與離心機的輸入電壓一致且電壓穩定，并確保電源插座的額定負載不小于該要求，且電源必須有可靠性接地。
c.離心機應安放于通風處，避免熱源和陽光直接照射，室內環境應干燥、潔凈。
d.離心機主機四周與墻壁的間隙應大于50cm，工作臺面必須水平放置，且能夠安全地支撐離心機的運行確保離心機的四個支腳全部接觸于工作臺面，不能搖晃振動。
注意：四只橡膠腳受力不勻，會產生振動，噪聲大，影響分離效果，甚至造成離心室爆炸，產生安全隱患。
e.離心機附近無較強振源。
3、為確保安全，離心機應與一遠程緊急開關連接（該開關*好是在離心機所處房間外面或出口附近），從而可在發生故障時切斷離心機與主電源的連接。
3.2 轉子的安裝
1.水平轉子  2.擰緊螺母  3.轉子識別器   4.變頻電機電機軸
轉子具體安裝流程如下：
a.用干凈的軟布擦拭離心室內轉子座、轉子體內孔和變頻電機電機軸，保證上面干凈無雜質。在轉子體安裝孔上涂薄層潤滑脂；
注意：潤滑脂不宜涂得過多，過多可能會導致擰緊螺母無法擰緊。
b.依次將配套的轉子識別器和轉子體放入電機軸，注意對準中心孔位置；
c.將鎖緊螺母從電機軸頂端旋入，并用扳手將其擰緊，防止設備運行過程中脫落；
d.轉子體安裝好后，將吊杯或帶有試管的適配器放上轉子體后，輕輕旋轉一下轉子體，轉子應轉動靈活，吊杯（適配器）在轉子上應傾斜自如，無阻滯和擦碰現象。

五、結構組成

TD-6M型離心機主要由控制系統、離心腔、驅動系統、轉子及安全保護裝置等組成，具體結構組成如下：

5.1 控制系統
控制系統主要由升降速設置、離心時間設置、速度/離心力設置、轉子號設置、程序調用以及安全控制系統組成。

1.升速視窗       2.降速視窗        3.離心時間視窗       4.時間分指示燈
5.轉速／離心力視窗      6.轉速指示燈        7.轉子號視窗       8.轉子號加鍵
9.程序組視窗  10.程序組加鍵  11.點動鍵  12.程序組確認鍵
13.升速加鍵  14.降速加鍵  15.時間左移鍵 16.時間加鍵
17.時間分/秒切換鍵  18.時間秒指示燈   19.轉速/離心力左移鍵 20.轉速/離心力加鍵
21. 轉速/離心力切換鍵 22. 離心力指示燈  23.轉子號減鍵  24. 程序組減鍵   25.啟動鍵  26.運行指示燈  27. 開門/停止鍵 28.  停止指示燈
5.2驅動系統
驅動系統采用密封預潤滑式驅動軸，變頻電機直接驅動的方式，大大減小了電機轉速和扭矩的損耗，為實驗樣品的分離提供了更大的轉速和離心力。驅動系統中變頻電機的安裝采用了特殊的減振機構，大大降低了設備運行時的振動及噪音。
注意：轉子轉速在其臨界轉速時（約在300～900r/min之間）可能出現某種程度的振動，這種振動屬正常現象。如果出現不正常振動，不平衡探測器會使電機停止運轉。
5.3 安全保護裝置
本離心機采用了多重安全運行保護裝置保證離心機安全有效工作。
·主電流保護設置。當電源電流超過額定值時，小型斷路器保護，主機斷電。
·超速保護裝置。當轉速失控或超過預選轉速±300r/min時（當控制系統確認速度穩定后才進行超速處理），“時間視窗”顯示“E6”。此時蜂鳴器報警，控制系統自動進入停機步驟，使電機停止運轉，防止機器超速工作，保護機器和人身安全。
·不平衡保護裝置。當機器由于不平衡運轉產生的振動，其振幅超過一定量時，蜂鳴器報警，“時間視窗”顯示“E1”。 此時蜂鳴器報警，控制系統自動進入停機步驟，使電機停止運轉，防止機器不平衡引起機械振動，保護機器和人身安全。
·門開保護。門蓋沒有關上或沒有關好、門鎖傳感器故障，門保護檢測沒有檢測到信號時不能運行，蜂鳴器報警，“時間視窗”顯示“E3”， 此時不能啟動運行儀器
注意： 當安全保護裝置啟動時，此時可按“確認鍵”清除蜂鳴器報警，故障代碼仍然顯示。只有當設備故障完全解決后，才可再次按下“確認鍵”清楚故障顯示，設備恢復正常運轉。

六、產品使用說明

注意：在使用本設備前，請詳細閱讀本使用說明并嚴格按照此說明書的規定進行轉子的安裝和設備操作。
6.1.樣品放置
1）.將設備接通電源，按下“開門鍵”將離心機的蓋門打開，檢查離心腔內有無異物，如有異物，務必清理干凈后再運轉。
2）.按照3.2的要求將離心機轉子安裝好。
3）.將稱重后的分離樣品對稱放入水平轉子或角轉子體內，稱重誤差＜2g。
注意：
每次運轉一定要所有離心瓶同時工作，絕對不允許非對稱放置分離樣品進行運轉。錯誤地使用離心瓶會產生很大的振動，甚至破壞機器和危及人身安全。
4.關閉離心腔蓋門，完成樣品的放置。
6.2 .樣品離心程序設置
1）.設置轉子號、升速、降速、轉速/離心力、時間等參數時，直接按其顯示窗口下對應的按鍵進行設置即可。
2）.設置轉子號：按“轉子號加鍵”或“轉子號減鍵”選中轉子號視窗，此時轉子號視窗數碼管閃爍，即進入轉子號設置，再按“轉子號加鍵”或“轉子號減鍵”選擇本次運行所帶的轉子號。
注意：所設置的轉子號必須與實際使用的轉子相符，轉子號與轉子的對應關系見“1.2適配轉子參數”。
b.設置升速：按“升速加鍵”設置本次運行所帶轉子的升速檔位。
c.設置降速：按“降速加鍵”設置本次運行所帶轉子的降速檔位。
支持0～9共10檔，0為最快，9為最慢，當使用的容積較大的角轉子或水平轉子時，可選擇慢一點的檔位，其他可選擇快一點的檔位。一般推薦選用5檔。
d.設置轉速：在“轉速指示燈”亮的情況下，按“轉速/離心力左移鍵”，此時轉速/離心力視窗數碼管閃爍，即進入轉速設置，再按“轉速/離心力左移鍵”選擇轉速的位數，然后按“轉速/離心力加鍵”進行轉速的設置。
特別提醒：儀器所配的轉子與不同的適配器組成的幾種配置規格都有各自的轉子號及*高限速，用戶在設置轉速參數時必須嚴格遵守轉子的限速規定，嚴禁超速運行，以確保操作安全。
e.設置離心力：按“轉速/離心力切換鍵”，此時轉速/離心力視窗數碼管閃爍，離心力指示燈亮，即進入離心力的設置，再按轉速的設置方法進行離心力的設置。
溫馨提示：可設置轉速或離心力直接啟動，方便實驗操作。
f.設置時間：按“時間左移鍵”，此時時間視窗數碼管閃爍，即進入時間設置，再按“時間左移鍵”選擇時間的位數，然后按“時間加鍵”進行時間的設置。
按“時間分秒切換鍵”，此時時間視窗數碼管閃爍，時間秒指示燈亮，即進入時間秒的設置，再按時間分的設置方法進行時間秒的設置。
特別提醒：儀器時間設置為1min-999min，進行時間設置時，設置為16min內才可以切換到秒顯示。
溫馨提示：計時方式為到達設定轉速開始計時（啟動為倒計時、點動為順計時）。
g. 上述每個步驟完成時，相對應的視窗數碼管均會閃爍三次后自動確認所設置的參數。未進入存取程序組功能時，這參數不保存于該程序組內。
溫馨提示：每按一次按鍵，均有蜂鳴器短鳴提醒操作者。
3）、*后，上述設置經仔細核對確認無誤后，按“啟動”鍵啟動儀器進入運行。
以上設置為手動操作轉子號，轉子技術參數表格根據用戶所使用的轉子一一對應轉子號進行設置。如果轉子號設置錯誤，儀器運行后在轉子號視窗會閃爍正在運行的轉子相應的轉子號。
例如：在操作時，先選定轉子號，再選定其轉速和其他參數，如NO.2，4000r/min，在正確安裝為NO.2轉子的情況下，按“啟動”鍵儀器運行，并自動識別出此轉子，再按設定轉速4000r/min進行運行；如安裝的為別的轉子的情況下，如NO.1轉子，則轉子識別完后，轉子號窗口閃爍顯示1，再按設定轉速4000r/min進行運行，并此時轉速可以再往上設置到5500轉運行。
特別提醒：轉子號閃爍用以提醒操作者轉子號需要更改。
如果將轉子號設置為0，則為轉子號智能識別模式。用戶可任意安裝轉子，按“啟動”鍵運行儀器，儀器將自動識別出此轉子，并在轉子號處進行顯示些轉子的轉子號，儀器將按此轉子的*高轉速運行，操作時可更改轉速等參數。
特別提醒：無論是智能模式還是手動模式，識別出來的轉子轉速高于設定值時，按設定值運行；低于設定值時，按轉子*高轉速運行。
    在運行過程中可按“轉速/離心力切換鍵”切換顯示轉速或離心力，顯示轉速時，轉速指示燈燈，顯示離心力時，離心力指示燈亮；如在16min內，可按“時間分秒切換鍵”切換顯示時間分或時間秒，顯示時間分時，時間分指示燈燈，顯示秒時，時間秒指示燈亮。
當運行時間倒計時到“0”時，電機將自動停止工作，離心力為“0”時，蜂鳴器鳴3聲，提示操作者已完成離心工作。按“開門”鍵，即可打開門蓋，取出分離樣品，完成整個離心過程。
運行過程中遇緊急情況按“停止/開門”鍵，離心機停止運轉，轉速為0時，蜂鳴器短鳴三聲。
注意：在轉速/離心力視窗未顯示“0”前請勿手動打開離心機門蓋；有轉速的時候不能進行電動開門，防止發生安全事故。儀器停止運行，當轉速未顯示為“0”時不能再次啟動運行，即只有完全停止后才能再次啟動。
4）、儀器在運行中途不能設定或改變轉子號；可在運行過程修改轉速/離心力、時間、溫度、升降速檔位，并在本次運行中生效。
5）、本機支持點動功能。按住“點動鍵”不松，就進入點動模式，將按照設定的參數運行。在點動過程，松開“點動鍵”后，停止指示燈亮，轉速或離心力開始下降，下降至0r/min時，表示已停機。
點動運行時，也可進行分/秒、轉速/離心力的切換。
計時為運行到設定轉速后順計時。
6）、當有不同的離心需求時，建議通過不同的程序組保存您的不同的參數。
程序組的存儲與調用：支持1～5組程序組號。
程序組的存儲：按“程序組加鍵”，此時程序組視窗數碼管閃爍，即進入程序組的設置，再按“程序組加鍵”選擇要選定的程序組號。選定好程序組號后，再設置轉子號、升降速、轉速/離心力、時間等運行參數，設置完畢后，再按“程序組確認鍵”，所設參數即存儲到所選程序組號內。
程序組的調用：按“程序組加鍵”，此時程序組視窗數碼管閃爍，即進入程序組的設置，再按“程序組加鍵”選擇所需要程序組號，選定好程序組號后，再按“程序組確認鍵”，即調用出所選程序組號所有參數。
溫馨提示：在存儲或調用程序組時，請按“程序組確認”鍵后啟動離心機。
7）、如有故障時，告警均顯示在“時間視窗”，出現故障時，蜂鳴器報警為長時間短鳴并告警停機。在告警時，只有在解除故障后方可解除顯示提示，在故障沒有解除時可按確認鍵清除蜂鳴器報警，故障顯示不清除，當硬件故障解決后，可再次按確認鍵清除故障顯示。
故障代碼含義見“Part7.  故障排除”
8）、運行完畢后，不使用儀器時，請關閉電源開關，并拔下插頭。

6.3 .注意事項
1）、為確保安全和離心效果，儀器必須放置在堅固、防震、水平的平臺上，并確保四只機腳均衡受力。
2)、使用前仔細檢查轉子、試杯、試管、離心瓶看是否有裂紋和腐蝕痕跡及老化現象，如有必須立即更換，嚴禁使用有裂紋或被腐蝕的轉子。
3)、離心機使用前，將離心室腔內的異物取出；檢查轉子已安裝并緊固好，檢查離心杯無卡滯現象。
4)、嚴禁轉子超出其設計規定的*高轉速運轉。
5)、嚴禁轉子不平衡（分離試樣重量誤差過大，分離試樣非對稱放置）運轉。
6)、離心機在運轉時，嚴禁移動離心機，嚴禁將離心室門蓋打開；嚴禁用手觸摸正在運轉的轉子。
7)、嚴禁無轉子高速運轉。
8)、其他單位的轉子請勿混用，以防對儀器和人身安全造成傷害。
9)、檢查外接電源是否符合要求，儀器是否可靠接地。
10)、儀器或轉子停用三個月后，必須在低轉速下運行10min，才允許按轉子的*高轉速運行。
11)、請勿在儀器上放置裝有液體的容器，倘若容器打翻，液體就可能進入離心機并銹蝕損傷其機械部件或電氣部件。
12)、請勿用離心機處理易燃易爆類材料（例如氯仿或乙醇），請勿在距離離心機30cm內使用或存放此類材料。
13)、取出轉子時必須使用本機所配的專用提手，嚴禁松開螺釘后就直接用手硬向上拉拔或敲打，以免損壞電機的柔性支承。
14)、分離結束后應及時將儀器擦拭干凈，同時關閉儀器的電源開關并拔掉電源插頭。
15)、有變頻器驅動的機型，嚴禁擅自更改變頻器功能參數的設定值。


七、 維護保養


為使離心機能長期、安全、有效地工作，延長其無故障工作時間，應對機器進行定期的保養、檢查。如有疑問或問題，請立即通知管理人員和本公司維修部門。



7.1 離心機的維護保養

a) 離心機應使用AC220V 50Hz交流電路，并保證電壓穩定；如用戶電壓不穩定，建議為機器配備全自動電子交流穩壓凈化器，以免損壞離心機；離心機應安裝在結實、穩固、水平的地面上，機箱周圍留有一定空間，保持通風良好。
b) 每次停機（斷電）后再開機的時間間隔不得少于5分鐘。
c) 離心機外殼應保持清潔干燥，可用干/濕布擦洗，可以使用中性洗滌劑，但不能使用酸性/堿性的洗滌劑。
d) 離心室內應保持清潔干燥，當離心室內有異物時，請使用抹布或鑷子移出離心室內的物體碎片。可用干/濕抹布擦洗，必要時可以使用中性洗滌劑清洗，然后用清水沖洗，擦干。但不能使用酸性/堿性、對材料有腐蝕的溶劑及含氯的洗滌消毒劑。可用70%酒精來消毒，對于放射性污染，使用等量的70%酒精、10%SDS和水的混合液來清洗，然后用酒精和去離子水來清潔，*后用干軟布擦干。在正常操作過程中，由于空氣與低溫離心腔壁接觸，出現凝露，應及時擦干以防結霜。
e) 每次使用離心機后，應打開門蓋，擦去冷凝水，然后自然晾干；離心前后，轉頭必須輕輕垂直放下或提起，避免碰撞轉軸和轉頭本身。
f) 在離心機室上部與門蓋接觸處和轉子座處與離心室底部均配有橡膠密封圈，隨使用時間的延長，應經常觀察有無變形，以防止外界熱量滲入，使溫控效果差而影響離心結果。如發現變形或老化應及時更換。
g) 離心機長期不使用時，應將轉子體取出，并在轉子座（或驅動軸）上涂上防銹油，防止轉子座生銹后，與轉子體配合不好，影響儀器運轉時的平衡效果。有必要時可在離心室內放入干燥劑吸收潮氣，防止轉子座（或驅動軸）生銹。
h) 門蓋氣動支撐桿要定期檢查其能否正常工作，連接處是否完好，如有裂紋等問題，請立即更換。
i) 離心有毒、放射性、污染樣品時必須有特殊的安全保護措施。

j) 操作者注意安全事項：轉頭應固定在準確位置，固定螺桿應擰緊，檢查轉頭等配件是否有裂縫及腐蝕，地線接觸情況。
k) 離心機功能檢查
操作者應確保離心機重要部件完好，這主要指：
電機安裝穩定；
轉子座（轉軸）無偏離；
轉子和附件沒有腐蝕；
螺釘連接緊固；
地線連接可靠。

7.2 轉子的維護保養

a)每天離心工作完后，用干凈軟布擦去轉子和離心杯內外表面的殘留液或水，晾干待用。暫時不用的轉子和離心杯，應從離心室取出分別存放在清潔干燥處。轉子長期不用應涂一層石蠟保護。
b)所使用離心管、離心杯必須保證質量，平時要注意其清潔、消毒和保養。定期檢查轉子和離心杯的內外表氧化層，若有剝落、腐蝕或嚴重劃傷、變形、細小裂紋應停止使用。
c)在有害氣體或處在潮濕環境中使用，會加速離心機轉子腐蝕現象的發生與擴展，影響轉子使用壽命。
d)轉子在使用過程中會由于離心管有損傷、充注過滿或密封不嚴而發生泄露。轉子使用后應把轉子從軸上取下來，及時清洗、涂保護劑（若長期放置在軸上，轉子與轉軸接觸在壓應力作用下，致使腐蝕作用加劇，這樣可能發生“咬死”現象）。為了防止腐蝕及隱患的發生，在轉子使用中應該注意離心管的樣品充注量及密封的嚴密性，應經常檢查密封圈是否完好。如果發生老化、破損應及時更換，避免發生漏液。
e)放置有腐蝕作用的溶劑與轉子直接接觸，轉子使用完后要及時沖洗、擦拭并噴涂保護劑，涂抹保護油脂。
f)轉子在使用與保存中，應盡量防止轉子被碰傷、擦傷、刮傷，以防止產生機械破壞。
g)當被分離樣品的平均密度大于1.2g/ml時，要降速使用轉子 。
h)當使用不銹鋼離心管時，需要降速使用轉子。
注意：從安全上考慮，離心機金屬材質轉子許用壽命為三年，非金屬材質轉子許用壽命為一年。轉子超出許用壽命期，不得再繼續使用！
警告：本機器配備的轉子，嚴禁超過說明書上規定的轉速使用，超轉速使用造成的損傷事故后果自負。嚴禁使用有裂紋、有腐蝕的轉子。


7.3 防污染措施

如果離心機或轉子曾用于處理放射性樣品或病理性樣品，則應按下列步驟進行處理以防污染。
按前所述清潔離心機及轉子表面
l 取出整套轉子
l 取下電機密封圈及密封墊，清洗
l 清洗離心機門蓋、離心室及轉軸
l 清洗所有電機及轉子座附近異物結垢
l 清洗轉子體及轉子風罩

7.4 轉子腔體及附件的滅菌和消毒

所有常規的消毒劑都可使用。由于離心機及附件由不同材料制成，所以必須考慮到消毒劑的相容性。
附件的壽命與滅菌的次數及使用有關。一旦配件的結構或顏色改變或泄漏，那么此配件就應更換。
詳細滅菌參數見表：

八、故障排除


在對本設備進行任何維修時，只要打開任何遮蓋，就可能暴露帶有電擊或人身傷害風險的零件。請確定電源開關已切斷，離心機已從主電源上斷開，并且只能由專*人員完成此類維修。
 本機設有故障顯示窗口，當本機出現故障后，“時間”窗口將顯示出故障代碼，代碼的含義如下：


“E1”不平衡：請檢查儀器內試驗樣品重量是否在范圍內，請檢查控制板的不平衡插座是否松動等。
“E2”過流保護：增加電機減速時間。
“E6”超速：請檢查控制板的速度傳感器插座是否松動或速度傳感器故障。
“E3”門未關好/運行中門開了：請確認門已關閉。請檢查控制板的門狀態插座是否松動或門檢測開關是否損壞。
“E5”電機不轉：電機與控制板的通訊線是否連接良好或電機損壞。
 緊急情況開門蓋：
在正常使用時，由于偶然的停電或開門操作失效的情況發生，您不能使用自動開門的功能，但是又必須將離心腔內的物品取出，在這種情況下，您可以使用離心機的手動開門方法打開門蓋，取出分離樣品。
注意：此方法僅在緊急情況下使用，切不可隨意使用！
警告：由于停電時，轉子停止運轉沒有剎車功能，所以需要較長的時間才能完全停止運轉，請耐心等待！
緊急開門步驟：
1、關閉電源開關；
2、應急桿緊急開門結構：在箱體門蓋門鎖一側有一小孔，使用專用工具應急桿插入孔內，一手壓住門蓋，另一只手輕輕將應急桿將鎖銷頂開，即可打開門蓋。

常見故障及排除方法
